什么是局部放电?

局部放电(PD)是一种不完全桥接两个导电电极之间空间的放电。放电可以是在固体绝缘材料中充满气体的空隙中,在液体绝缘材料中的气泡中,或者在气体中的电极周围。当气体发生局部放电时,通常称为电晕。

局部放电通常被认为是导致电气绝缘长期退化和最终失效的主要原因。因此,它的测量是多种高压设备出厂试验的标准程序。此外,可以在运行设备上测试或监测局部放电活动,以警告绝缘故障。

高压故障后的11kV电缆终端盒
What is Partial Discharge? Partial discharge cable box, PD cable end box, cable end box failure
衬套中的PD
What is Partial Discharge? PD in a bushing, partial discharge

局部放电引起的中压电缆故障
What is Partial Discharge? MV-cable-fault-as-a-result-of-PD

局部放电是如何发生的?

局部放电发生在充满气体的空腔或高压绝缘缺陷中。这些缺陷可以通过多种方式产生;

在制造过程中 – 固体绝缘体的设计使导电电极之间的电应力分布均匀。 然而,在实践中,在制造过程中可能会出现缺陷,导致绝缘块中出现小的空腔或空隙。

设备安装 – 当电气设备在工厂组装或现场安装时,可能会出现错误,损坏绝缘层,从而削弱绝缘层,或导致绝缘层上的电应力增加。

老化和变质 – 随着内部化学键的分解,大多数绝缘材料会随着年龄的增长而自然退化。在正常工作条件下,当承受电应力时,这一过程会使绝缘变得更弱、更不耐用。

工作压力过大 短路故障或雷电冲击可能会由于故障电流或过电压而对绝缘施加应力。尽管此类事件通常持续时间很短,但电流过载引起的电应力增加或加热会对绝缘造成永久性损坏。

服务损失 由于外部因素,电气设备在使用过程中可能会受到物理损坏。地下电缆特别容易受到第三方损坏,例如,在地下电缆附近的道路工程或重型车辆通过它们的累积影响。

为什么在正常工作电压下会发生局部放电

固体绝缘中的缺陷或空腔通常填充有比周围材料击穿强度低得多的气体。除此之外,气体的介电常数始终低于固体绝缘的介电常数,导致空腔中的电场强度高于周围介质中的电场强度。因此,在绝缘材料的正常工作应力作用下,腔体上的电压可能超过击穿值而引发电气击穿,或在空隙中P局部放电

电力通常用正弦交流电传输。在整个电力循环中,绝缘层承受不同的电应力,每个循环有两个应力峰值。这创造了一个非常独特的放电活动分布。功率循环中放电的模式或分布是识别局部放电并将其与其他无关噪声源区分开来和识别源的关键。这种模式有时被称为PRPD(相位分辨局部放电)或Ï-q-n模式。

PRPD显示
What is Partial Discharge? PRPD display, Phase resolve partial discharge, φ-q-n, φ.q.n

表面跟踪

跟踪是在绝缘体表面形成一条永久性导电路径。通常,传导路径是由绝缘材料的退化引起的。追踪发生在碳基化合物中。

高压电厂通常很难清洁,因此容易产生污垢和污染物。在潮湿的情况下,这些污染层会在绝缘体表面产生泄漏电流。这会加热表面,并通过蒸发导致湿膜中断。湿气膜上的间隙会产生很大的电位差,小火花可以桥接间隙。火花产生的热量会导致绝缘层碳化,并在表面形成永久碳痕。在这种情况下,这一过程将随着时间的推移而发展,最终导致闪络和绝缘层的完全击穿。

跟踪作为一种现象严重限制了有机绝缘子在户外环境中的使用。跟踪速度取决于聚合物的结构,并且可以通过在聚合物中添加适当的填料来显著降低,这会抑制碳化。

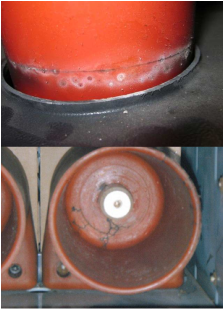

表面跟踪造成的损坏
