CC-TEV–电容耦合器

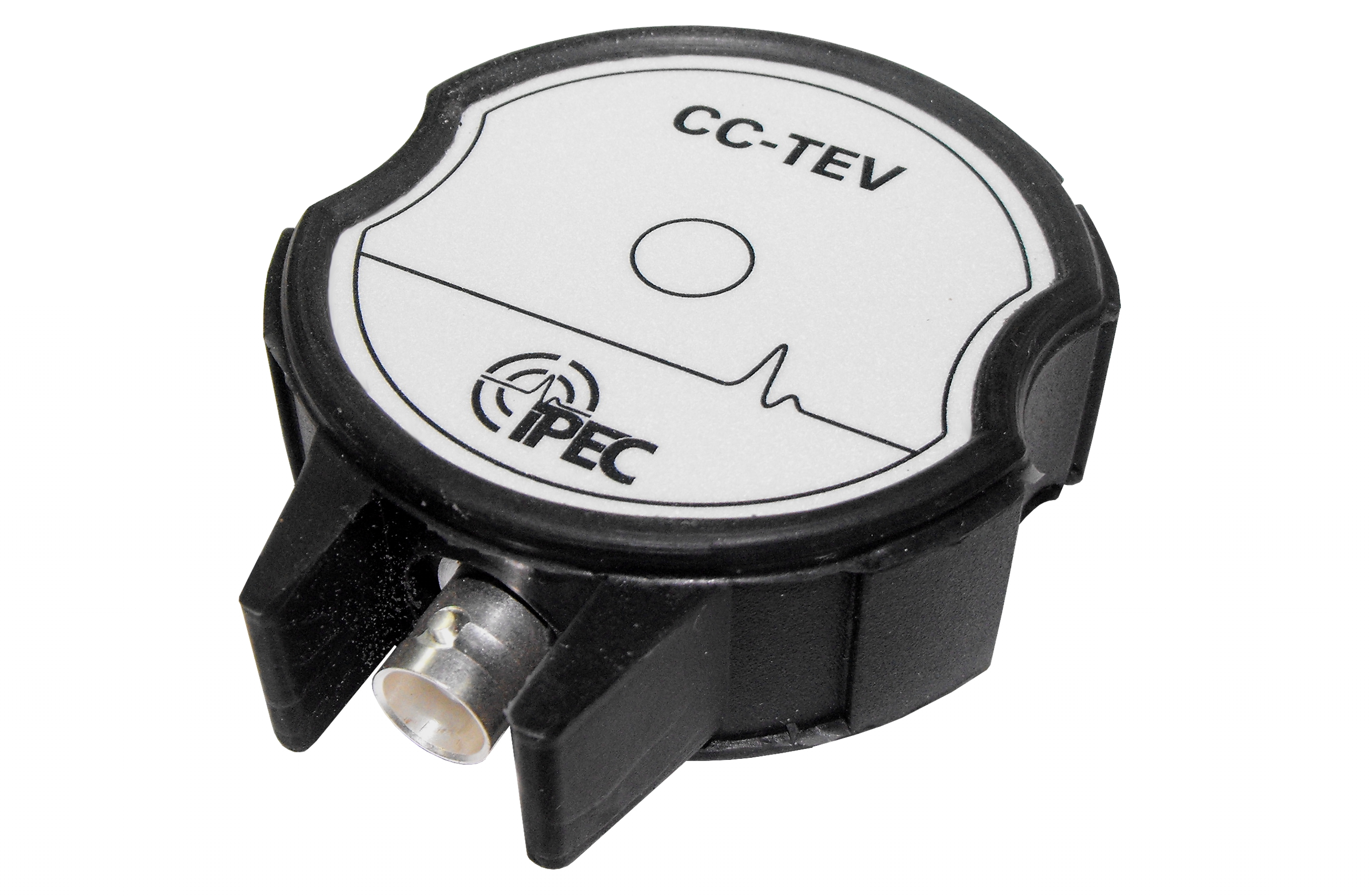

CC-TEV电容耦合器在TEV穿过高压设备包层时对其进行检测。快速输出信号由ASM、PrecisePD或PD-SG1系统记录。传感器被包裹在一个耐用的PVC套管中以增加保护。嵌入体内的是强大的磁铁，可以耦合到钢外壳。
金属覆层高压设备内部的局部放电活动在金属覆层表面产生称为瞬态接地电压的小电压脉冲。这些tev绕包层表面移动到齿轮的外侧，在那里可以使用电容耦合传感器进行拾取。
技术规范
| 频率响应 | 1MHz – 80MHz |
| 尺寸 | 78 x 64 x 27mm |
| 接收负载阻抗 | 50 Ω |
| 输出连接器 | BNC Female |
| 重量 | 134g |
| 联轴节 | 磁性的 |
