PD-SG1 TEV PD位置

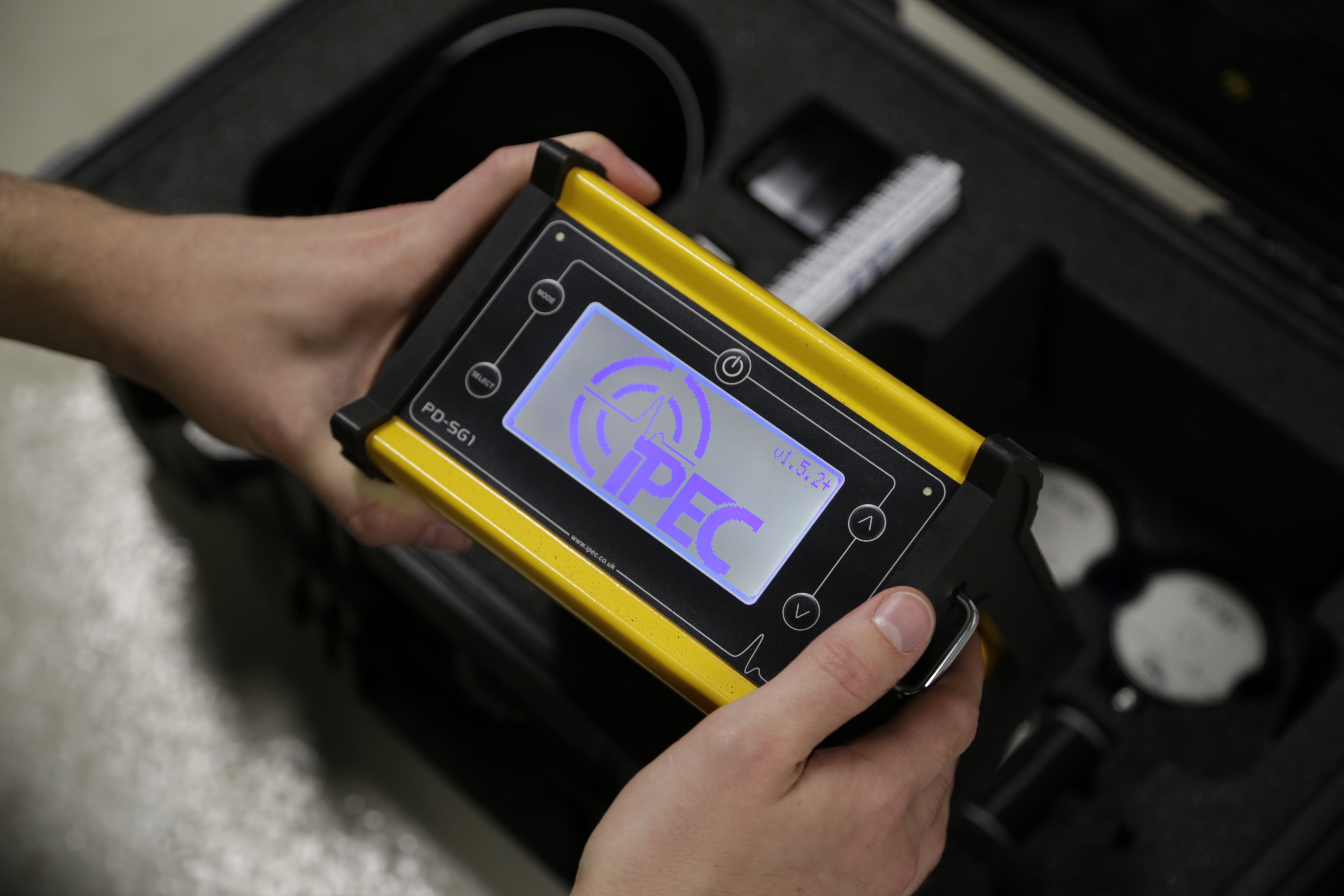

便携式开关设备局部放电测试和定位

PD-SG1是一种双传感器开关设备局部放电检测仪。该装置检测由内部放电产生的TEV信号，以及由表面跟踪或电晕产生的声波放电。

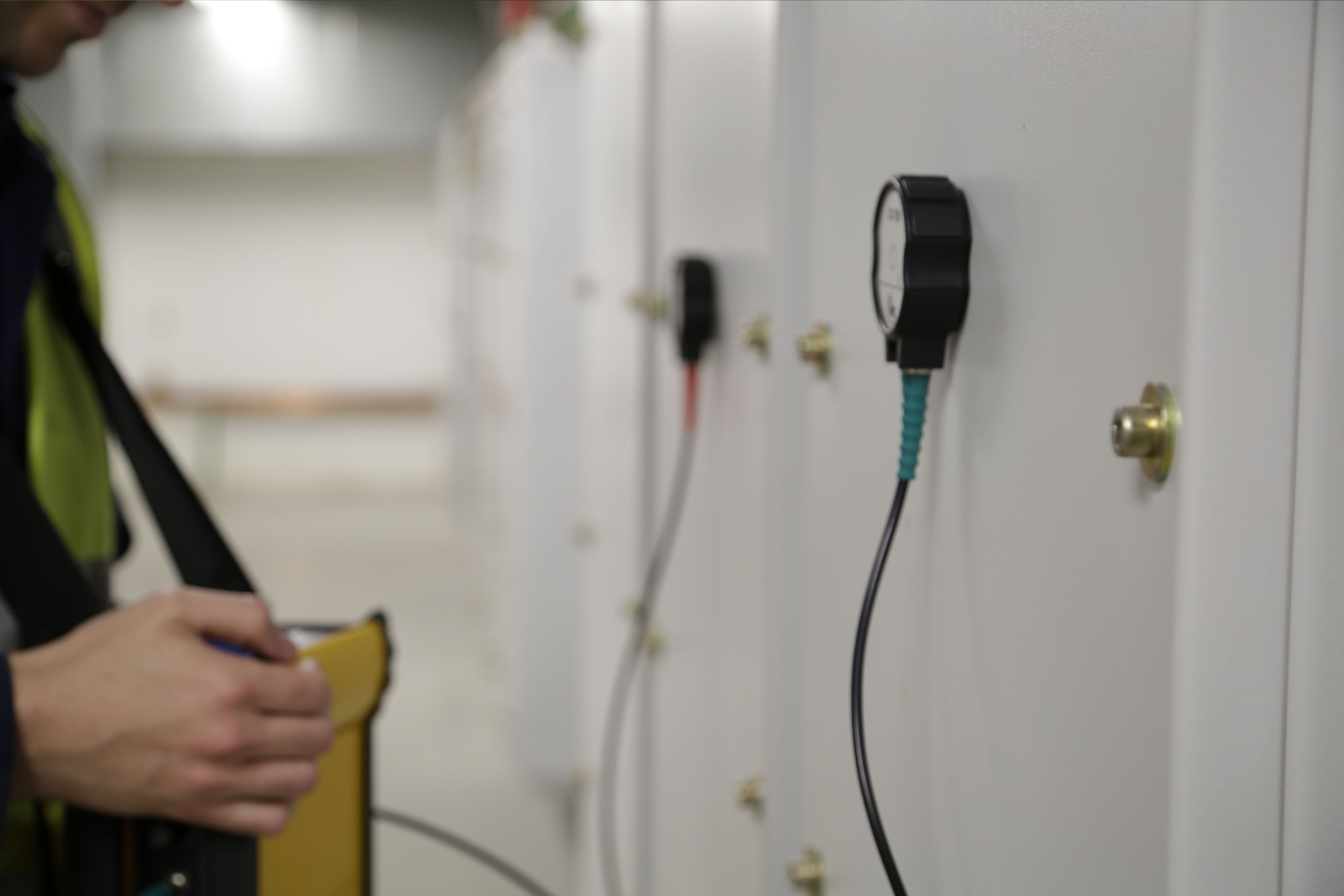

金属包层高压设备内部的局部放电活动在金属包层表面产生小的电压脉冲（称为瞬态接地电压）。tev沿着包层表面移动到开关柜面板的外部，在那里可以使用电容耦合传感器从外部拾取它们。

主要特点

  • 表面钯活性的超声波检测。在液晶屏上显示为分贝读数，以及通过耳机的声音信号。
  • 测量内部局部放电产生的TEV信号。在液晶屏上显示为分贝读数。
  • 用于在功率循环（Phi Q）中查看局部放电模式的循环模式，允许消除噪声
  • 被测资产PD定位的优先模式
  • 室内外明亮液晶显示屏

区分局部放电和噪声

问题

局部放电（PD）是固体绝缘系统中一小部分在高压应力作用下的局部击穿。一旦开始，局部放电会导致绝缘材料逐渐劣化，最终导致完全失效。因此，关键是能够识别局部放电源，以便快速修复。然而，识别局部放电的最大问题之一是如何区分放电活动和一般电气噪声（通常出现在变电站和开关设备中）。

解决方案

每次放电产生的脉冲以不同的方式分布在整个交流电源循环中。通过绘制检测到的每个脉冲的峰值，PD-SG1显示了一种模式，可用于区分真正的局部放电活动和来自电噪声干扰的信号。

PD-SGS是一种用于开关设备的双传感器PD检测器。该仪器检测由内部放电产生的TEV信号，以及由表面跟踪或电晕产生的声波放电。

  • 内部放电产生TEV信号的测量
  • 表面钯活性的超声检测
  • 自动背景噪声检测
  • 水平模式和趋势模式
  • 明亮的OLED显示屏，带分贝读数
  • 通过耳机或内置扬声器的音频输出

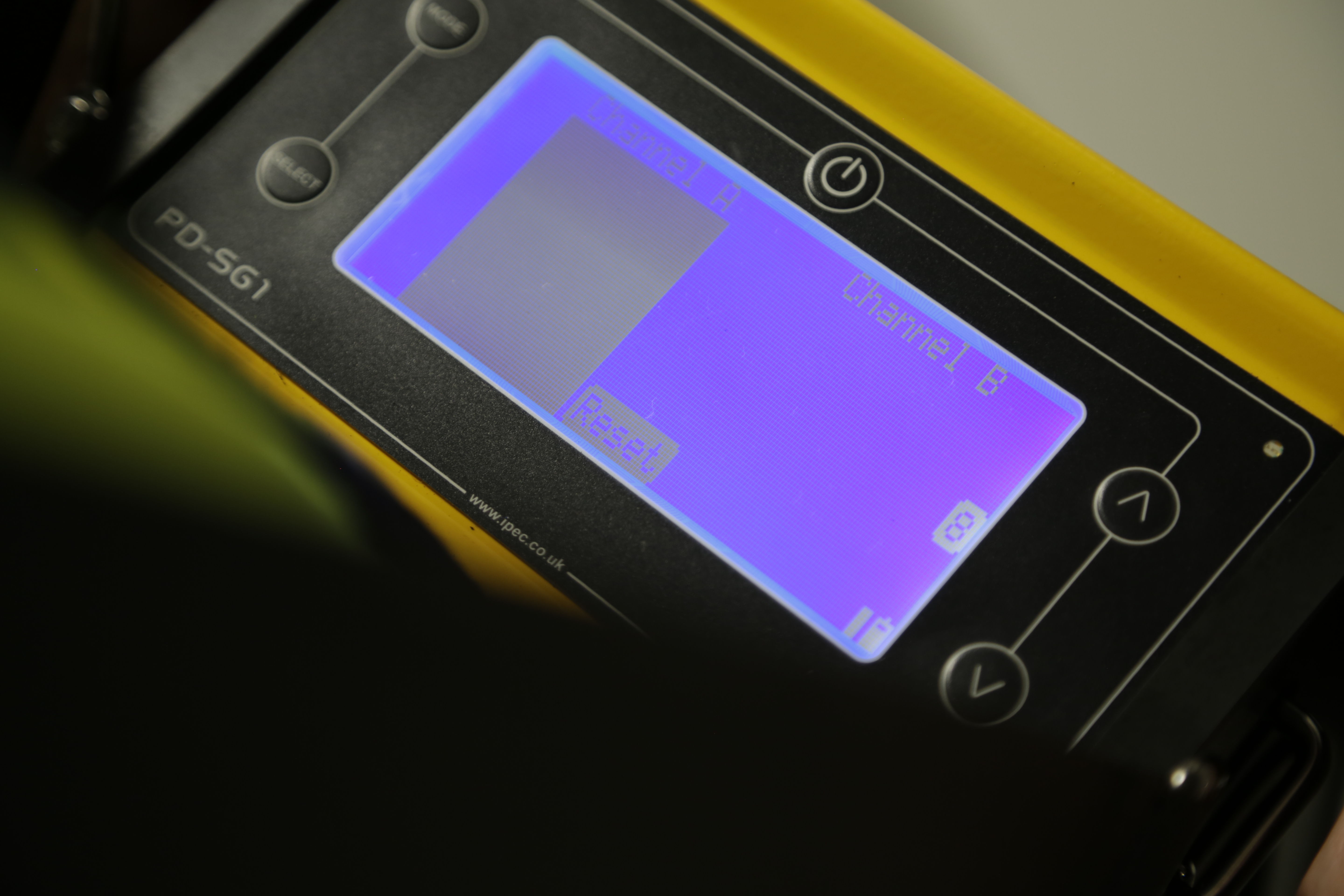

PD-SG1 Portable Swtichgear PD Testing and LocationPD-SG1 PD Dectect Verify and LocatePD-SG1 TEV PD DetectionDistinguishing between Partial Discharge and Noise

操作模式

PD-SG1允许3步接近开关设备局部放电调查。

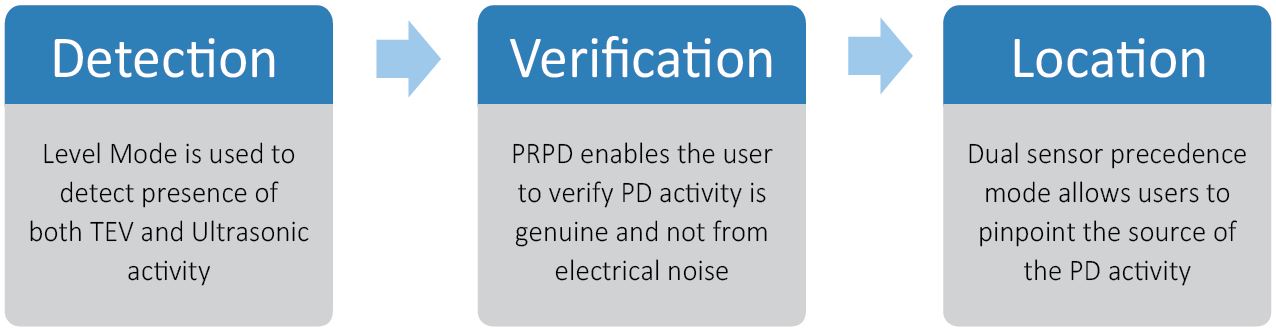

PD-SG1 3 step approach to switchgear partial discharge investigation



pd-location-mode

PD电平模式

在水平模式下，显示局部放电的幅度和重复率。dB读数指示检测到的PD活动的大小。
显示屏上显示检测到的最大PD。可通过选择“重置”随时重新开始读数™. 重复率，或“计数”™，显示每个电源周期检测到的PD量的度量。



PRPD Power Cycle Mode

PRPD功率循环模式

在循环模式下，系统在与电源循环同步的相位分辨显示器（Ï™.q）中显示PD活动。磁场检测器使PD-SG1与附近电缆或母线中的电流同步。显示器可以设置为显示活动的实时性和不断更新，也可以设置为无限持久性（在这种情况下，建立的图像显示了活动在电源循环中的分布）。



PD Location Mode

PD定位模式

优先模式用于定位PD活动的原始源。显示器通过比较在左声道和右声道上检测到的脉冲到达时间来显示哪个传感器最接近光源。当传感器在被测设备周围移动时，液晶显示器以图形方式显示在每个通道上检测到的脉冲比率。前一个频道还通过左右LED指示，以及立体声耳机的声音效果。



PD-SG1运行中:
